1.簡介：
?

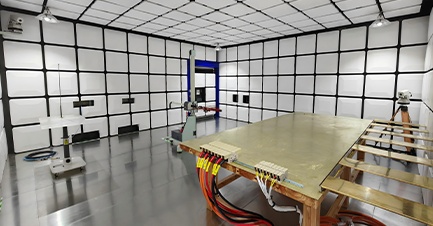

按照1m測試距離設計的汽車零部件測試暗室，用于1m距離的輻射抗擾度測試和輻射發射的符合性測試。完整的暗室系統可以覆蓋CISPR、EN、ISO、GB、GJB等多種標準及各大車廠測試要求。配置汽車電子專用測試臺，可應用汽車零部件，小型軍工電子產品，等電磁兼容測試。
2.電波暗室規格：
暗室尺寸 | 6.4m×5.2m×3.8m (L×W×H) | 6.6m×5.8m×3.8m (L×W×H) |
頻率范圍 | 30MHz - 18GHz | 30MHz - 18GHz |
測試桌尺寸 | 2.5m×1.2m×0.9m (L×W×H) | 3.0m×1.5m×0.9m (L×W×H) |
測試距離 | 1m | 1m |
暗室性能 | 完全符合長線法 | 完全符合長線法 |
符合標準 | CISPR 25/EN55025及ISO 11452 | CISPR 25/EN55025及ISO 11452 |
?3.標準配置
屏蔽殼體
| 根據EUT尺寸及測試頻率進行規劃。 |
吸波材料 | 鐵氧體加吸波尖劈構成的混合型吸波材料 |
屏蔽門
| 1m*2m.，1.2m×2m、1.5m×2m、等多種尺寸可選擇，也可根據需要進行特殊尺寸設計，類型包括手動，電動，氣動，以及全自動軌道門等可供選擇 |
波導窗 | 標準尺寸為300mm×300mm（帶法蘭），截至頻率為18GHz，可根據實際需求另行設計（如尺寸為400mm×400mm或450mm×450mm，截止頻率到40GHz）。 |
汽車電子專用測試桌 | 帶標準要求接地銅帶及墻面接地槽。 |
高架地板
| 全鋼高架地板，高度一般為200mm，
|
濾波器組 | 用于各種電源濾波器、信號濾波器等 |
照明系統及室內電器系統
|
|
通信穿墻板材及饋通原件
|
|
4.可選配置
火災報警系統
| 室內空調系統
|
室內監控系統
| 地線工程及其他附加設備
|
5、暗室性能測試
屏蔽效能
長線法（LWM）測試結果/Long Wire Method(LWM)Result
圖1：長線法測試結果，0.15MHz-30MHz
Figure 1：?LWM results, frequency range 0.15MHz-30MHz
圖2：長線法測試結果，30MHz -200MHzFigure 2：?LWM results, frequency range 30 MHz?–?200 MHz
?
?
圖3：長線法測試結果，200MHz -1GHzFigure3：?LWM results, frequency range 200MHz -1GHz
長線法測試
將實測值與標準中給出的理論值進行比較和統計，若滿足兩者差值△落在±6的頻率點數大于90%，則可判定場地符合要求。
